昨日案例：三菱PLC主站模塊與三菱變頻器通訊的應用

點擊：24310 日期：2018-10-10 選擇字號：小 中 大

    本次項目用到三菱的PROFIBUS-DP 主站模塊（QJ71PB92V）和34臺三菱A800系列變頻器、15臺偉創大功率變頻器進行通訊?？梢赃M(jìn)行頻率和自動啟停的控制。
調試中遇到的問題：
1、三菱PLC主站模塊和偉創變頻器的PROFIBUS-DP卡通訊的不上。
2、三菱的主站模塊同時連接34臺三菱變頻器和15臺偉創變頻器時通訊不上。
3、大功率偉創變頻器的運行時和會干擾通訊，造成通訊的不穩定。
解決方案：
1、三菱的主站模塊要和從站進行通訊，首先要在主站的配置中添加從站的DP板卡的配置文件。因?yàn)閭?chuàng)的板卡使用的是西門子的風格，所以在配置完成后，讀出和寫入的數據會發生高低字節錯位的情況，
所以在寫入頻率和讀取頻率的時候要把高低字節分開進行處理，然后再進行數據處理，最終才能正常的通訊。

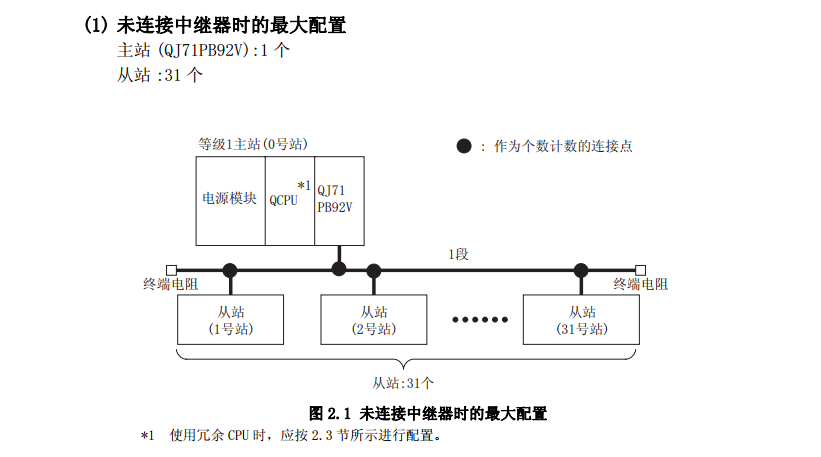

2、因?yàn)樵赑ROFIBUS-DP通訊中，每 1 段的允許連接個數：主站 *1 + 從站 + 中繼器 =32 個。系統中從站的個數超過了31個，所以需要添加中繼器，來放大通訊中的信號。并且要在末端把終端電阻撥上去，PROFIBUS的通訊電纜要用專用的通訊電纜，使線纜的阻抗和終端電阻的阻抗相匹配。
 三菱PLC主站模塊與三菱變頻器通訊的應用

3、整套系統中偉創的變頻器的功率都很大，最大的達到了200KW,所以在大功率變頻器運行時，會有很強的干擾信號，會造成通訊中斷或通訊異常。先把通訊速率降低，然后把微創變頻器和三菱變頻器分開，用兩個PROFIBUS-DP主站模塊QJ71PB92V進行控制，把電源線盡可能的遠離通訊線纜，并且做好接地處理，這樣就會大大的降低干擾。
