       在使用三菱plc的過程中通常要涉及到輸出點數的設置，但不同系列的點數又不相同（如三菱FX系列里的2N和3U又不一樣），但是都可以查找相關參數來解決，重點是我們要如何設置plc輸出點數才能更好的控制負載。下面我們就來講一講，主要包括分組輸出、矩陣輸出、并聯輸出等。具體如下：

       1、分組輸出 如圖1所示，當兩組負載不會同時工作時，可通過外部轉換開關或受PLC控制的電器觸點進行切換，使PLC的一個輸出點可以控制兩個不同時工作的負載。

圖1

       2、矩陣輸出 如圖2所示為4×4矩陣輸出電路，用8個輸出點可控制16個負載。要使某個負載接通工作，只要它所在的行與列對應的輸出繼電器接通即可。例如，當Y010與Y004同時接通時，KM1得電吸合。應當注意的是：當只有某一行對應的輸出繼電器接通，各列對應的輸出繼電器才可以任意接通；或者當只有某一列對應的輸出繼電器接通，各行對應的輸出繼電器才可以任意接通。否則將會錯誤接通負載。因此，采用矩陣輸出時，必須將同一時間段接通的負載安排在同一行或同一列中，否則將無法控制。

圖2

      3、并聯輸出 通斷狀態完全相同的負載，可以并聯后共用PLC的一個輸出點（要考慮PLC輸出點的負載驅動能力）。例如PLC控制的交通信燈，對應方向（東與西對應、南與北對應）的燈通斷規律完全相同，將對應的燈并聯后可以節省一半的輸出點。

      4、負載多功能化 一個負載實現多種用途。例如，在傳統的繼電控制系統中，一個指示燈只指示一種狀態。在PLC控制系統中，利用PLC的軟件很容易實現利用一個輸出點控制指示燈的常亮和閃亮，這樣就可以利用一個指示燈表示兩種不同的信息，從而節省PLC的輸出點。

      5、某些輸出信號不進入PLC 系統中某些相對獨立、比較簡單的部分可以考慮不用PLC來控制，直接采用繼電器控制即可。

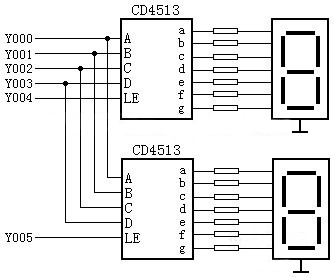

      6、利用輸出點擴展輸出點 與利用輸出點擴展輸入點相似，也可以用輸出點分時控制一組輸出點的輸出內容。例如：在輸出端口上接有多位LED7段碼顯示器時，如果采用直接連接，所需的輸出點是很多的。這時可使用圖3的電路利用輸出點的分時接通逐個點亮多位LED7段碼顯示器。在圖3所示的電路中，CD4513是具有鎖存、譯碼功能的專用共陰極7

圖3

段碼顯示器驅動電路，兩只CD4513的數據輸入端A～D共用可編程序控制器的4個輸入端，其中A為最低位，D為最高位。LE端是鎖存使能輸入端，在LE信號的上升沿將數據輸入端的BCD數據鎖存在片內的寄存器中，并將該數譯碼后顯示出來，LE為低電平時，顯示器的數不受數據輸入信號的影響。顯然，N位顯示器所占用的輸出點P=4+N。圖3中Y004及YOO5分別接通時，輸出的數據分別送到上下兩片CD4513中。

       以上就本文的所有內容，希望對大家了解三菱plc有所幫助，更多關于三菱產品服務和技術服務，可到深圳海藍機設備電官網（weldays.com.cn或www.plc-cclink.com）進行咨詢，或拔打聯系電話：0755-88356296 詳詢！
